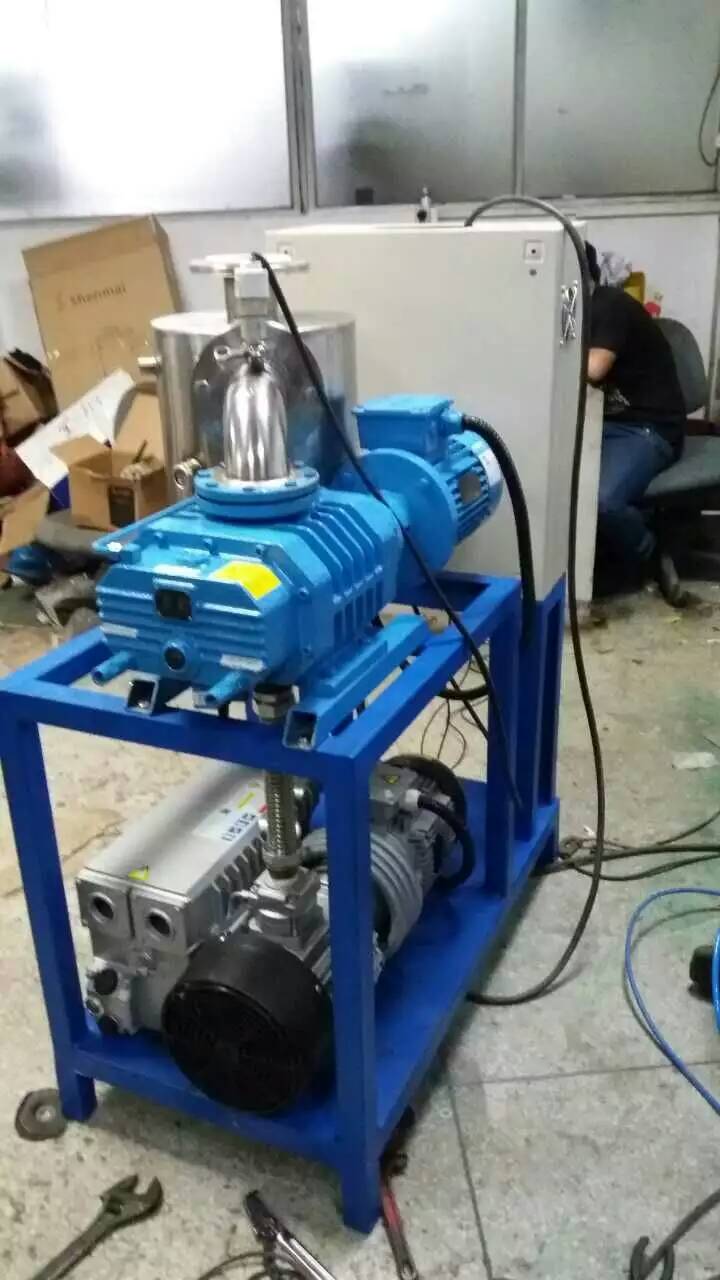

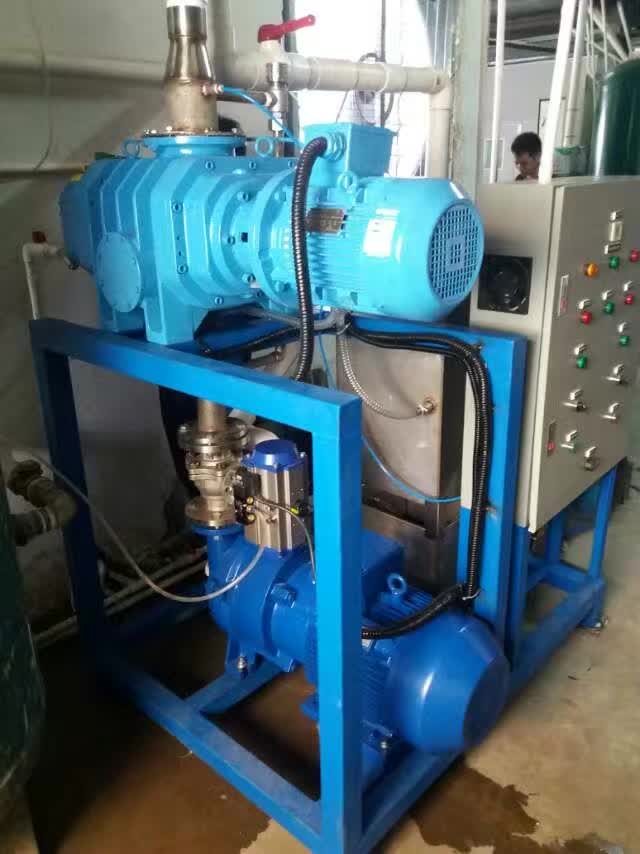

真空系統由真空容器，真空泵，真空閥，真空計，真空密封，冷凝器和管道組成。?
一.真空系統的基本要求
? (1)根據凍干材料的需要，應能達到一定的真空度和工作真空度。極限真空是在不泄漏系統的情況下可以實現的最低壓力;工作真空是在某個過程中可以保持的真空。?
（2）在盡可能多的條件下提高有效抽速，縮短抽水時間，降低凍干產品的成本。?
（3）系統結構簡單，牢固，易于操作，易于維護。?
二.真空系統密封
有兩種真空密封，一種是金屬或陶瓷永久密封或玻璃和金屬焊接;另一種是可拆卸的靜密封和動態密封。靜密封通過部件連接并在密封后保持靜止;動態密封必須確保運動和密封。?
可拆卸的真空密封，在組件接頭法蘭的中間必須有密封材料，通過壓制，緊固來實現密封。可以根據真空度選擇不同的密封材料。常用的密封材料有:橡膠，聚四氛乙烯，軟金屬鋁，無氧銅等。?
真空潤滑脂用于在兩個光滑表面之間進行真空密封和潤滑。真空密封蠟用于填充真空系統中的小泄漏。真空密封分為真空泥和真空蠟。
三.干燥箱?
干燥箱是真空系統的重要組成部分之一，其真空性能會影響整個冷凍機的性能。它既是真空室又是凍干材料的容器。?
四.集水器
集水器是真空系統容器之一，其作用是從材料的升華中捕獲水蒸氣以保護真空泵。疏水閥也稱為疏水閥，冷凝器和冷阱。
五.真空管和真空閥
在干燥箱和捕水器，捕水器和真空泵之間有真空管，并且提供真空閥以控制打開和關閉，流量最小等。?
根據閥門的工作強度，真空閥可分為低真空閥，高真空閥和超高真空閥。因此，真空閥的選擇主要取決于其使用和使用條件，其型號尺寸，它取決于管道的直徑。
?六.真空測量
真空通常以壓力表示。因此，真空錐體歸因于真空環境中的壓力測量。真空測量是真空技術中同樣重要且密切相關的部分。傳統的真空測量方法是直接測量壓力。例如，U形管真空計（例如麥氏真空計）用于測量I真空。它仍然適用，但它不適用于含有可冷凝氣體分子的環境和自動控制系統。真空度基本上是分子密度小的人數少，氣體分子的密度有其自身的物理性質，如導熱和傳導，根據這些特性設計了多種真空計。
冷凍干燥真空系統中氣體壓力范圍一般105-1Pa，但常常含有水蒸氣、油蒸氣等可凝性氣體，常常伴隨著溫度變化和設備內各處溫度不均勻，在某些工藝過程中還存在非穩態的氣體定向流動。因此在選擇真空計和測量時應注意實際的工藝條件及其對測量值的影響。?
適合冷凍干燥工藝應用的真空計有麥氏真空計、薄膜真空計、電阻真空計、電離真空計等。
?
